公稱通徑：800-2800 公稱壓力：0.05-0.25Mpa 適用溫度：≤200℃ 適用介質：轉爐煤氣及有毒、有害、易燃?xì)怏w 產品簡介：水封逆止閥主要由閥體、閥板、液面調節系統和氣動系統等部分組成。當封閉煤氣時水封逆止閥、煙道止逆閥、逆止閥/止回閥，由汽缸旋轉帶動閥板蓋住煤氣出口，由水封保證煤氣密閉。這種閥門操作靈活方便，密封性能好，安全可靠。

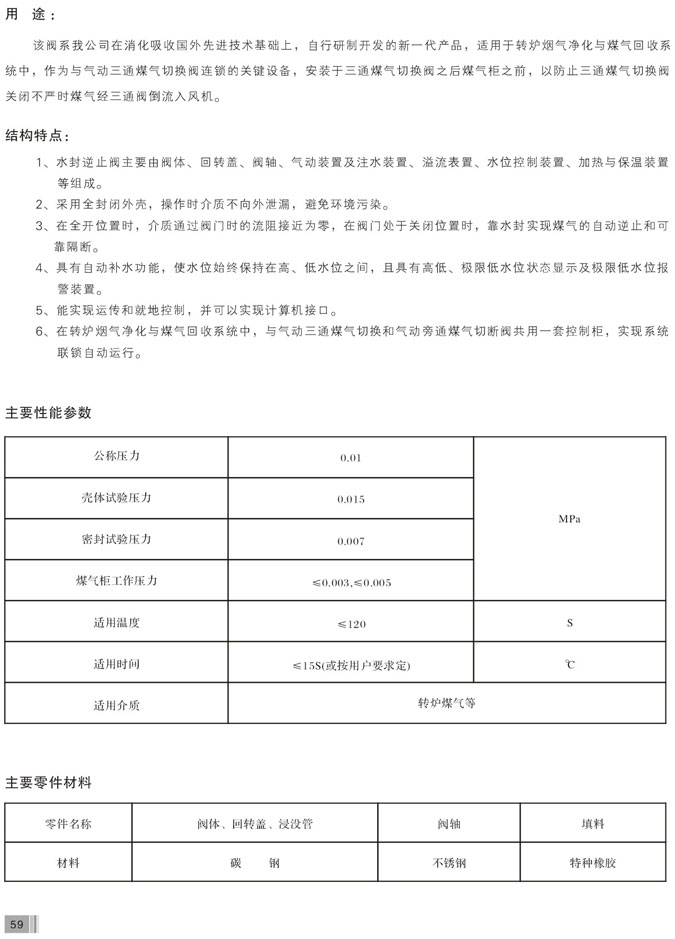

用途: 該閥系我公司在消化吸收國外先進技術基礎上，自行研制開發的新一代產品，適用于轉爐煙氣凈化與煤氣回收系 統中，作為與氣動三通煤氣切換閥連鎖的關鍵設備，安裝于三通煤氣切換閥之后煤氣柜之前，以防止三通煤氣切換閥 關閉不嚴時煤氣經三通閥倒流入風機。 結構特點: 1、水封逆止閥主要由閥體、回轉蓋、閥軸、氣動裝置及注水裝置、溢流表置、水位控制裝置、加熱與保溫裝置 等組成。 2、采用全封閉外殼，操作時介質不向外泄漏，避免環境污染。 3、在全開位置時，介質通過閥門時的流阻接近為零，在閥門處于關閉位置時，靠水封實現煤氣的自動逆止和可 靠隔斷。 4、具有自動補水功能，使水位始終保持在高、低水位之間，且具有高低、極限低水位狀態顯示及極限低水位報 警裝置。 5、能實現運傳和就地控制，并可以實現計算機接口。 6、在轉爐煙氣凈化與煤氣回收系統中，與氣動三通煤氣切換和氣動旁通煤氣切斷閥共用一套控制柜，實現系統 聯鎖自動運行。

|
